適用范圍
氣箱式脈沖布袋除塵器可廣泛用于建材、水泥、冶金、機械、化工和耐火材料行業,特別用于水泥廠的破碎、烘干、煤磨、選粉、包裝、庫頂、熟料冷卻機等的或除塵系統;也適用于煤磨收塵,但要增設防燃防爆措施,除塵器結構也要相應改變;還可以適用于含塵濃度特高氣體的收塵,如帶O-Sepa選粉機的煤磨系統,其氣體含塵濃度高達1000g/m3(標)以上,可不設置作預收塵用的旋風除塵器,對于我國北方嚴寒地區,本除塵器在增加熱保溫裝置后也能適用。

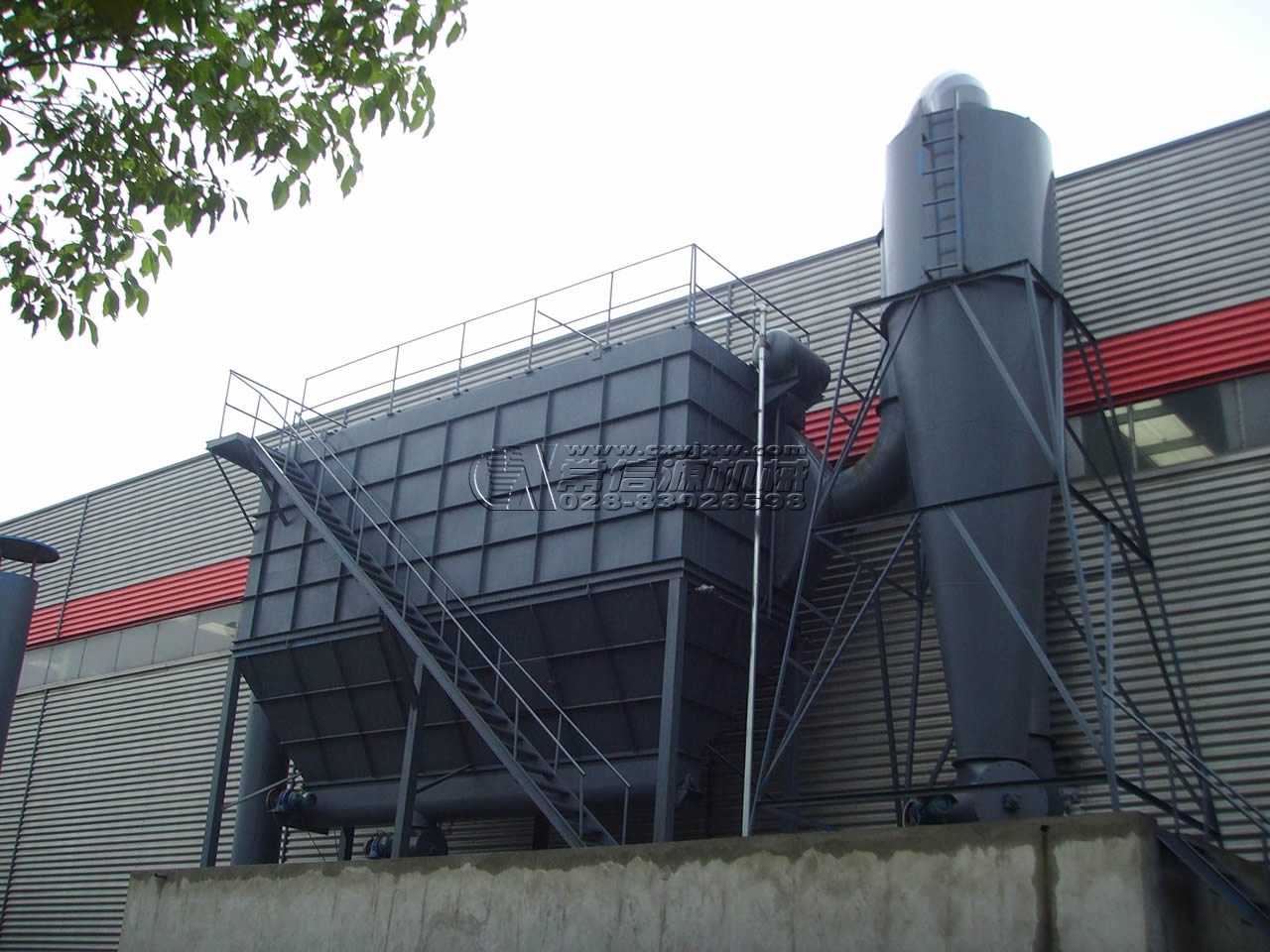

結構特點
氣箱式脈沖布袋除塵器共有33種規格,每室的袋有32、64、96、128袋四種,濾袋長度有2450mm和3060mm兩種,收塵效率高,凈化后氣體的含塵濃度小于100mg/m3(標);
氣箱式脈沖布袋除塵器是一種分室結構拼裝式,由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰(即所謂離線清灰)的袋式除塵器。它與一般噴吹式除塵器的清灰不同,噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰(即所謂再線清灰),而其它各排濾袋仍進行過濾。即清灰與過濾同時在一室中混合進行,清灰下的粉塵二次飛揚,部分會被相鄰濾袋收去,不利于含塵濃度較大的氣體過濾。氣箱式脈沖布袋除塵器是在一室內關閥停止過濾情況下進行的,清下的粉塵即向下沉降于灰半內,不產生二次飛揚,極利于過濾粉塵濃度大的氣體,而且可不停機更換一個室的濾袋。
氣箱式脈沖布袋除塵器由以下各部分所組成:
(1)殼體部分:包括清潔室(或稱氣體凈化箱、所箱)、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板,噴吹短管:過濾室內設有濾及其骨架。
(2)灰斗及卸灰機構:有灰斗和按不同系列、不同的進口粉塵濃度,分別設置螺旋輸送機,空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。
(3)進出風箱體:包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側,雙排(或稱雙列)結構布置在殼體中間:32系列較小無箱體,進出風管路分別接于灰斗與清潔室上。
(4)脈沖清灰裝置:包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
(5)壓縮空氣管路及減壓裝置、油水分離器、油霧器等。
優勢特點
1、除塵效率可達99.9以上,粉塵排放可控制在30mg/Nm3以下。
2、可處理100g/Nm3以下的高濃度粉塵。
3、**的密封措施,漏風系數小于2﹪。
4、**的結構設計,單位體積過濾面積大,設備體積小。
5、清灰方式獨特有效,延長濾袋的使用壽命。
6、關鍵部位質量可靠,使用壽命長。
7、性能穩定,自動化程度高,日常維護管理簡單。
型號規格
型號 | 參數 | 處理風量(m3/h) | 過濾風速(m/min) | 過濾面積(m2) | 濾袋數(個) | 阻力(Pa) | 含塵濃度(g/m3) | 保溫層面積(m2) | 重量 |
32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | <1000 | 26.5 | 2.880 | |
32-4 | 8930 | 124 | 128 | 34 | 4.080 | ||||
32-5 | 11160 | 155 | 160 | 41 | 5.280 | ||||
32-6 | 13390 | 186 | 192 | 48.5 | 6.480 | ||||
64-4 | 17800 | 248 | 256 | 70 | 7.280 | ||||
64-5 | 22300 | 310 | 320 | 94 | 9.960 | ||||
64-6 | 26700 | 372 | 384 | 118 | 11.640 | ||||
64-7 | 31200 | 434 | 448 | 142 | 13.320 | ||||
64-8 | 35700 | 496 | 512 | 166 | 15.000 | ||||
96-4 | 26800 | 372 | 384 | <1300 | 110 | 10452 | |||
96-5 | 33400 | 465 | 480 | 120 | 12120 | ||||
96-6 | 40100 | 557 | 576 | 130 | 14880 | ||||
96-7 | 46800 | 650 | 672 | 140 | 16920 | ||||
96-8 | 53510 | 744 | 768 | 150 | 19810 | ||||
96-9 | 60100 | 836 | 864 | 160 | 21240 | ||||
96-2×5 | 66900 | 929 | 960 | 175 | 25200 | ||||
96-2×6 | 80700 | 1121 | 1152 | 210 | 30240 | ||||
96-2×7 | 94100 | 1308 | 1344 | 245 | 35280 | ||||
96-2×8 | 107600 | 1494 | 1536 | 280 | 40320 | ||||
96-2×9 | 121000 | 1681 | 1728 | 315 | 45360 | ||||
96-2×10 | 134500 | 1868 | 1920 | 350 | 50400 | ||||
128-6 | 67300 | 935 | 768 | 125 | 24120 | ||||
128-9 | 100900 | 1402 | 1152 | 196 | 31680 | ||||
128-10 | 112100 | 1558 | 1280 | 205 | 34680 | ||||
128-2×6 | 34600 | 1869 | 1536 | 323 | 43920 | ||||
128-2×7 | 15700 | 2181 | 1792 | 247 | 52680 | ||||
128-2×8 | 179400 | 2492 | 2084 | 262 | 60000 | ||||
128-2×9 | 201900 | 2804 | 2304 | 277 | 66480 | ||||
128-2×10 | 224300 | 3115 | 2561 | 292 | 72000 | ||||
128-2×11 | 247600 | 3427 | 2856 | 307 | 78480 | ||||
128-2×12 | 269100 | 3728 | 3072 | 322 | 96400 | ||||
128-2×13 | 291600 | 4050 | 3328 | 337 | 93600 | ||||
128-2×14 | 314000 | 4361 | 3584 | 252 | 100800 |
