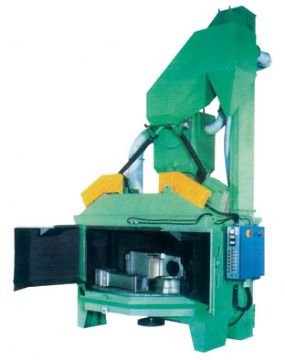

1、現場情況:車間東部安放3臺拋丸機,每臺配備一套布袋除塵器,使用過程中,拋丸機內部大部分灰塵能夠排出,但原有的除塵器清灰效果很差,在使用一段時間后,無法實現預期的除塵效果,其在原有的基礎上加以改造后,也不能處理,并且灰塵排放效果很差,對環境污染較大。
2:除塵方案:把原有的布袋除塵器拆除,配套制作一套旋風除塵器,除去灰塵中的大顆粒,以延長布袋除塵器濾袋的使用壽命。重新制作布袋除塵器,形式為回轉反吹扁袋式布袋除塵器,并且3臺拋丸機共用一臺,每臺之間安裝一件轉換閥,除塵器安裝在室外。部分舊管道可以利用。
3.除塵工作原理:含塵氣體切向進入過濾室上部空間,大顆粒及凝聚塵粒在離心作用下沿筒壁旋落灰斗,小顆粒彌于過濾室袋間空隙從而被濾袋阻留,凈化空氣透過袋臂經花板上濾袋導口匯集于清潔室由通風機吸入而排放于大氣中。
隨時間加長,濾袋外表面粘附的粉塵不斷增加,當阻力達到控制上限時,必須及時反吹清灰,設有專用風機進行,具有足夠動量的反吹風氣流由旋臂口吹入濾袋導口,阻擋過濾氣流病改變袋內壓力工況,引起濾袋實質性振擊,抖落積塵,旋臂分圈逐個反吹,當濾袋阻力下降到下限時,反吹風機自動停止工作。
4、粉塵排放量:≤50mg/Nm3,林格曼黑度≤1級
5、設備構成:由旋風除塵器、布袋除塵器 、通風管道、反吹風機、引風機、排氣煙囪、電控系統等組成。
6、袋式除塵器
6.1、結構;由外殼(包括進氣管、出氣管、排塵口等)、布袋和清灰機構三大部分組成。布袋除塵器采用除塵效果很好的反吹布袋除塵結構,布袋使用溫度常溫。
6.2、殼體:
材質:Q235A δ=4mm。
濾袋固定:多孔花板。
6.3、濾袋:
濾袋材質:復合滌綸針刺氈濾袋。
使用溫度:常溫。
6.4、性能:
過濾面積:90m2。
處理風量:5400-16200m3/h。
7、引風機:
形式:高壓離心式引風機。
風量: 13000m3/h。
電機功率:22kw
收塵系統各項參數:
- 布袋收塵器
處理風量:5400-16200m3/h。
除塵效率: ≥99 .5%
粉塵排放量: ≤50mg/Nm3
林格曼黑度: ≤1級
過濾面積: 90m2
布袋數量: 60條×2420mm
濾袋材質: 復合滌綸針刺氈濾袋
箱體: 分室結構, δ=4鋼板封閉
- 引塵管路
煙囪 Ø500mm 風速 18-23m/s
③引風機 Y9-26 22 kw
④反吹風機9-19-4A 2.2KW
除 塵 報 價 表
序號 | 名 稱 | 材料規格 | 數量 | 材 質 | 價格(萬元) | |
1 |
袋 式 除 塵 器 |
箱體 | 1 | Q235A | ||
扁袋 | 2420 | 60 | 針刺氈 | |||
籠子及支撐 | Ø4冷拔絲 | 60 | Q235A | |||
反吹風機 | 9-19-4A | 1 | 組合件 | |||
旋臂裝置 | 含減速機 | 1 | 組合件 | |||
卸灰閥 | 1 | 組合件 | ||||
2 | 煙囪 | DN500 | 10米 | Q235A | ||
3 | 除塵器控制柜 | 1 | 組合件 | |||
4 | 管道 | DN500 | 15米 | |||
5 | 轉換閥門 | 3 | ||||
6 | 內部管道 | 1 | ||||
7 | 引風機 | 30kw | 1 | |||
8 | 引風機控制柜 | 1 | 組合件 | |||
9 | 旋風除塵器 | 1 | 組合件 | |||
10 | 運費 | |||||
11 | 合 計 |
