正壓式分室反吹袋式除塵器的組成與負壓武大致相同。區別在于,正壓式分室反吹袋式除塵器在主風機的正壓段工作,含塵氣體先經過主風機,然后進入袋式除塵器,過濾后直接從箱體的百葉窗排出(見圖1),因此箱體不需要嚴密的結構,只需輕型的圍擋即可。
正壓式分室反吹袋式除塵器每個倉室的進氣閥和反吹閥(或兩者合在一起的三通切換閥)設在倉室的人口。某倉室清灰時,反吹氣流(大氣)從百葉窗進入并反向穿過濾袋而實現清灰,反吹氣流攜帶著粉塵**入主風機,然后與含塵氣體一起進入其他倉室凈化。
與負壓式除塵器相比,正壓式除塵器重量較輕、鋼耗較低,應用時不需要設排氣筒(煙囪):、但含塵氣體流過主風機時,會磨損風機葉輪,所以正壓式除塵器只能用于含塵質量濃度≤3g/m3(標準)以及粉塵粒徑細、磨琢性不強的工作條件下。
正壓式分室反吹袋式除塵器的主要規格和性能參數見表1。
正壓式分室反吹袋式除塵器

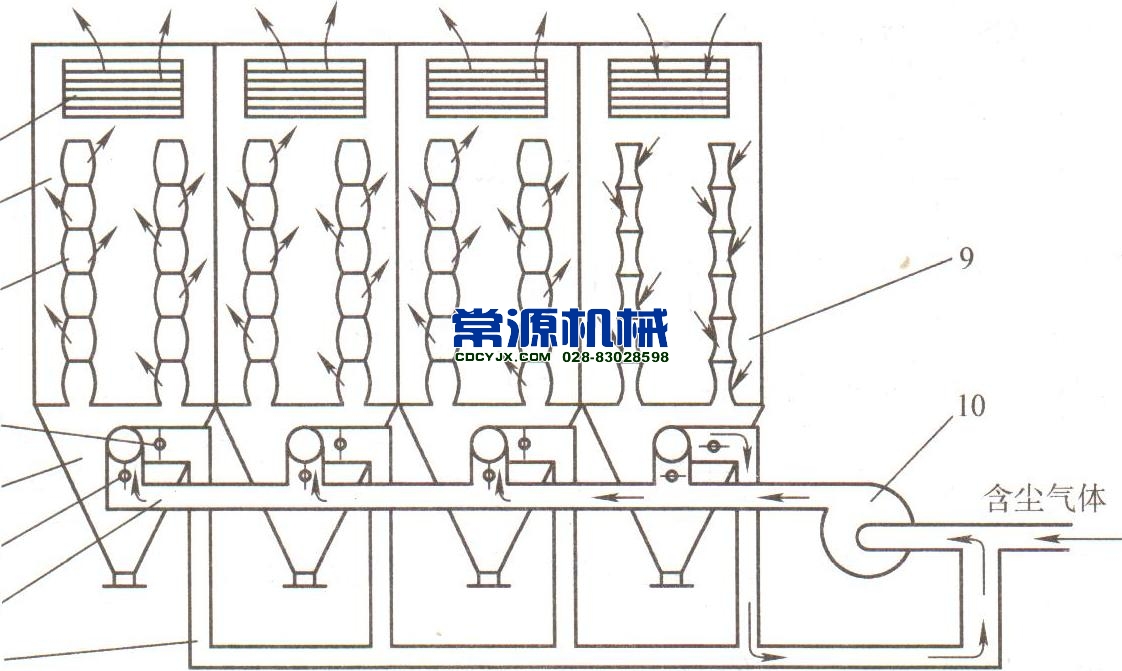

圖1正壓式分室反吹袋式除塵器
1-反吹風管2一進氣總管3-進氣閥4-灰斗5-反吹閥6-濾袋
7-過濾狀態的袋濾室8-百葉窗9-清灰狀態的袋濾室10-主風機
表1TFC(大型)正壓式分室反吹袋式除塵器的主要規格和性能參數
型號規格 室數/間 濾袋數量/條 過濾面積/m2 人口含塵濃度/(g/m3) 設備阻力/Pa 外形尺寸(長×寬×高/mm 設備質量
/kg
TFC-5200 4 592 5200 <30   16050x8200x26300 170000
TFC-7800 6 888 7800 <30   23850x8200x26300 250000
TFC-10400 8 1184 10400 <30 1800-2000 16050x16400x26300 320000
TFC-13000 10 1480 13000 <30   19950x16400x26300 416000
TFC-15600 12 1716 15600 <30   23850x16400x26300 445600
