濾袋清灰采用風機反吹方式。清灰裝置由脈動反吹閥、電磁三通閥、反吹風機和反吹箱體組成。清灰時,反吹氣流從袋口向下進入濾袋,并通過脈動反吹閻的作用使濾袋產生振動。當除塵器在高溫條件下運行時,通常將反吹風機進口與主風機出口管路相連接,以實現熱風反吹,防止結露。
濾袋清灰是逐室進行的,因而除塵器設計成分室結構。
該產品有LBL和LPL兩種型式。其中,前者為防爆型,設有泄爆閥,采用消靜電濾料,箱體內設吹掃管,并采取靜電接地等措施。
菱形扁袋除塵器的主要特點:
1)濾袋斷面為菱形,占地面積小,設備緊湊;
2)每條濾袋的過濾面積很大,濾袋數量較少;
3)采用脈動反吹清灰,以反吹風機驅動。
LBL型除塵器的外形如圖5—17所示,主要規格和參數見表5—9,

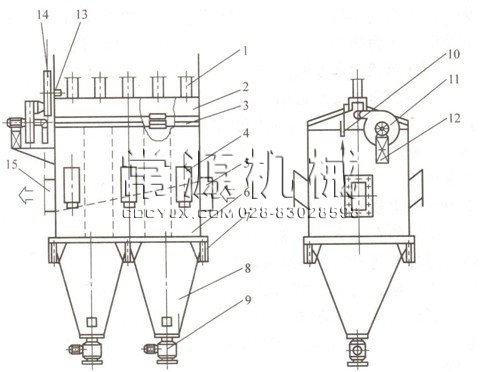

圖5-17LBL型菱形扁袋除塵器
1-停風閥2一反吹風箱體3-上箱體4-防爆閥5-進風口
6-中箱體7-支架8-灰斗9-卸灰閥IO-壓縮空氣管
II-反吹風機12-反吹風機平臺13-脈動閥電機
14-脈動閥15-排風口
表5-9LBL(LPL)型菱形扁袋除塵器主要規格和參數
1-停風閥2一反吹風箱體3-上箱體4-防爆閥5-進風口
6-中箱體7-支架8-灰斗9-卸灰閥IO-壓縮空氣管
II-反吹風機12-反吹風機平臺13-脈動閥電機
14-脈動閥15-排風口
表5-9LBL(LPL)型菱形扁袋除塵器主要規格和參數
參數 | LBI3-40 | LBIA-53 | LBL5-66 | LBL6-80 | LBL7-93 | LBL8-112 | LBL9-126 | LBL10-140 | LBL11-154 |
過濾面積/m2 | 400 | 530 | 664 | 800 | 930 | 1116 | 1256 | 1395 | 1535 |
倉室數/間 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
濾袋數量/條 | 36 | 48 | 60 | 72 | 84 | 96 | 108 | 120 | 132 |
設備阻力/Pa | 1200 | ||||||||
脈動反吹裝置 |
(1)反吹風機9-29N04.5A.2.4kW (2)SWDO.4-2脈動裝置,0.4kW |
||||||||
設備質量/t | 14.5(14) | 18.7(18) | 21.6(21) | 25.7(25) | 29.2(28.5) | 32.7(31.5) | 35.6(34.4) | 39.1(38.5) | 42(41.4) |
